ما هي الاختلافات في التصميم بين الموصلات الدوارة ذات 3 وصلات و4 وصلات، وكيف ينبغي الاختيار بينها؟

تعد مجموعة المقدمة الدوارة مكونًا مدمجًا ولكنه بالغ الأهمية في نظام تثبيت السفينة. يتم وضعه بين المرساة وسلسلة المرساة الرئيسية، ويمنع الالتواء من التراكم على طول السلسلة أثناء انعراج السفينة أو تأرجحها في الرياح والتيار والأمواج. بدون مجموعة دوارة مختارة بشكل صحيح، يمكن أن تنثني السلسلة، مما يؤدي إلى التآكل المفرط، والتشويش في القط البري، وحتى فشل التثبيت.

يوفر هذا الدليل مقارنة منظمة قائمة على القواعد بين التكوينين السائدين - 3-link ومقدمة دوارة ذات 4 وصلات- ويقدم معايير واضحة لاتخاذ القرار فيما يتعلق بأنواع السفن، وقيود المساحة، ومتطلبات المجتمع الطبقي.

معايير التصميم ومواصفات المواد

يتم تصنيع كلا التكوينين وفقًا لمعيار ISO 1704 (بناء السفن - سلاسل المرساة ذات الوصلات الملولبة) ويتم إنتاجهما عادةً من سبائك الفولاذ من الدرجة 2 أو الدرجة 3 أو الفولاذ الكربوني، مع مكونات تمت معالجتها بالحرارة وتم اختبارها.

يجب تزويد جميع الأجهزة الدوارة بشهادة اختبار صادرة عن جمعية تصنيف معتمدة، مثل DNV-GL، أو ABS، أو BV، أو LR، أو NK. يجب أن تتضمن الشهادة نتائج اختبار إثبات الحمل، وقيم حمل الكسر (حيثما ينطبق ذلك)، وإمكانية تتبع المواد، والتحقق من الأبعاد.

الفرق الهيكلي: ترتيب المكونات

يكمن الاختلاف الوظيفي بين التصميمين في عدد الروابط وتسلسل الاتصال، مما يؤثر بشكل مباشر على طول الأبعاد، والتوافق مع الأغلال، وقابلية التبادل.

3-وصلة دوارة التكوين المتقدم

يشتمل على EL + SW + EL (وصلة موسعة + دوارة + وصلة موسعة). يتجاهل هذا التجميع المدمج الوصلة النهائية، مما يؤدي إلى طول محوري إجمالي أقصر. إنه مصمم للتركيبات التي تكون فيها المساحة حول جيب المرساة أو القط البري مقيدة. ومع ذلك، نظرًا لغياب الرابط النهائي، يتطلب الاتصال من جانب المرساة عادةً تكبلًا مخصصًا أو واجهة مُكيَّفة.

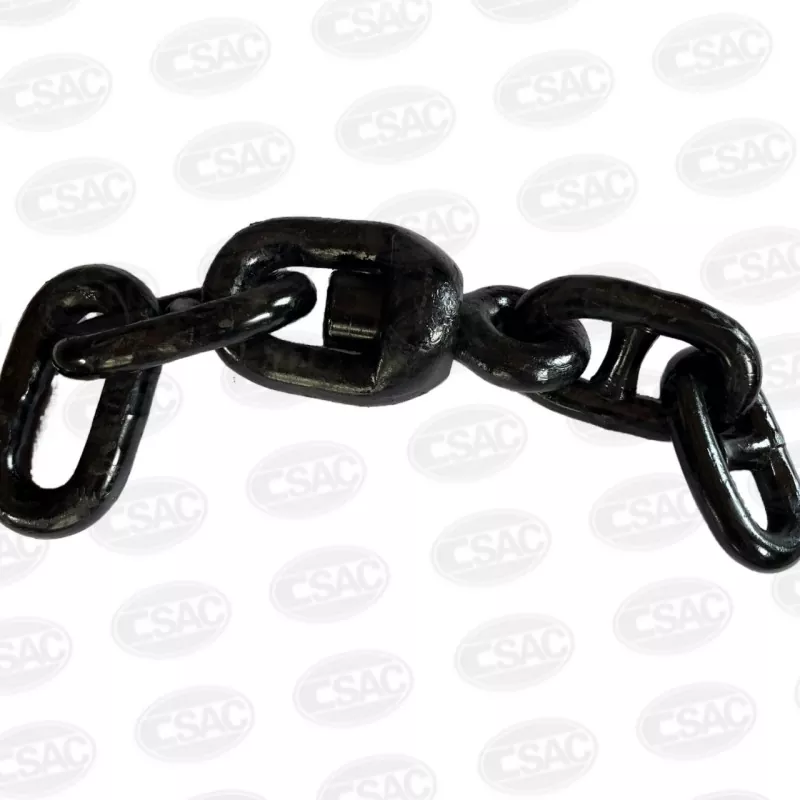

4-وصلة دوارة التكوين المتقدم

يشتمل على E + EL + SW + EL (وصلة نهائية + وصلة مكبرة + وصلة دوارة + وصلة مكبرة). يوفر وجود الوصلة النهائية (E Link) فتحة داخلية أكبر مصممة خصيصًا لاستيعاب تكبل التثبيت القياسي من النوع D. لقد أصبح هذا الترتيب هو المعيار الصناعي للسفن التجارية العابرة للمحيطات، مما يوفر اتصالاً فائقًا واستبدالًا أسهل وتوافقًا أوسع مع الأغلال الجاهزة.

ملخص المقارنة

معايير الاختيار – إطار عملي للقرار

الاختيار بين 3 وصلة و4-رابطالتصاميم ليست تعسفية. وينبغي أن يستند إلى المعايير الفنية والتشغيلية التالية.

قيود الفضاء

إذا كانت خزانة سلسلة المرساة، أو أنبوب البوق، أو جيب القط البري تفرض حدًا صارمًا على الطول الإجمالي لمجموعة المقدمة، فإن النوع ثلاثي الوصلات يوفر بديلاً أقصر يمكن أن يتناسب مع الأماكن التي لا تناسب الوصلات الأربعة. تحقق دائمًا من طول التستيف المتراجع مقابل رسومات الترتيب العام للسفينة.

نوع السفينة والملف التشغيلي

السفن التجارية العابرة للمحيطات (ناقلات البضائع السائبة وسفن الحاويات وناقلات النفط) – حدد التكوين المكون من 4 وصلات. هذا هو الاختيار الموحد عبر الأساطيل الرئيسية، مما يضمن توفر قطع الغيار بسهولة من أي مورد للموانئ العالمية وعدم العثور على أي مشكلات في التوافق بين المساحين.

القاطرات وسفن الإمداد البحرية ومراكب الممرات المائية الداخلية وقوارب العمل الصغيرة - قد تكون الوصلة الثلاثية مقبولة أو حتى مفضلة، بشرط ألا يؤثر الطول المنخفض على اتصال القيد وأن يكون حد حمل العمل للتجميع (WLL) يتطابق مع حد السلسلة الرئيسية أو يتجاوزه.

قطر السلسلة ومطابقة الصف

بغض النظر عن التكوين، يجب أن تكون أبعاد المقدمة الدوارة مطابقة لقطر السلسلة الاسمي (يتراوح عادةً من 12.5 ملم إلى 162 ملم). تأكد من أن الدرجة (2 أو 3) للمكونات السابقة مطابقة أو أعلى من سلسلة الارتساء الأساسية. لا يوصى بخلط الدرجات ما لم تتم الموافقة على ذلك بشكل محدد من قبل جمعية التصنيف.

مجتمع التصنيف والمتطلبات القانونية

راجع القواعد المعمول بها في دولة علم السفينة والمجتمع الطبقي. تفرض بعض رموز الفئة تحليلًا إضافيًا للتعب أو الحد الأدنى من هوامش حمل القطع للمكونات الدوارة. احصل دائمًا على المصدر من الشركات المصنعة التي تحمل شهادات الموافقة على النوع للدرجة والحجم ذات الصلة، واطلب تقرير اختبار المواد الكامل (MTR) قبل التثبيت.

الاستنتاج والتوصيات

الاختيار بين 3 رابط و 4 رابطرواد دوارةيتوقف في النهاية على المفاضلة بين الاكتناز والاتصال.

بالنسبة للغالبية العظمى من السفن التجارية في أعماق البحار، يعد النوع ذو الوصلات الأربع هو المعيار النهائي - فهو يوفر مشاركة تكبلية مباشرة، وتوافرًا عالميًا لقطع الغيار، وقبولًا لا لبس فيه من قبل جميع جمعيات التصنيف الرئيسية.

بالنسبة للمركبات ذات الحمولة الصغيرة أو ذات المساحة المحدودة أو المتخصصة، يوفر التكوين ثلاثي الوصلات حلاً قابلاً للتطبيق، بشرط أن يتم تصميم واجهة تكبل التوصيل بعناية وأن يتم توثيق تصنيف قوة التجميع بالكامل.

كخطوة نهائية، يوصى بشدة بإشراك الشركة المصنعة لمعدات الإرساء والمساح الحاضر خلال مرحلة التصميم أو الاستبدال. فقط من خلال التحقق من أبعاد السفينة السابقة، وحمل الإثبات، وشهادة المواد مقابل نظام التعامل مع المرساة المحدد للسفينة، يمكن ضمان اختيار آمن ومتوافق وسليم من الناحية التشغيلية.
